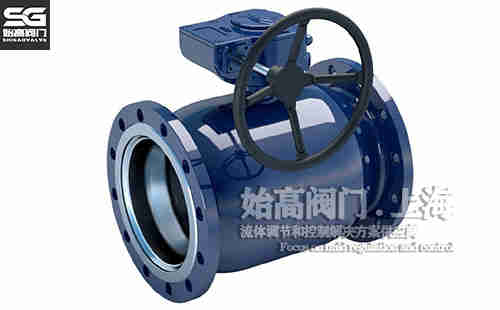

Q341F蝸輪法蘭全焊接球閥
| 產品信息 | |
| 產品型號：Q341F/Q347F |  021-31261651 |
| 產品口徑：DN125-DN800 |  m.eyzs.com.cn |
| 產品壓力：1.6MPa-4.0MPa |  [email protected] |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
上海始高閥門主要供應(蝸輪法蘭全焊接球閥)，可為用戶提供介紹全焊接球閥的選型、結構尺寸、原理作用和安裝維護等。公司旨在為用戶提供高品質、高質量的閥門產品，完善的售后服務體系解決客戶后顧之憂。
一、蝸輪法蘭全焊接球閥相關概述
Q341F蝸輪法蘭全焊接球閥、Q347F蝸輪法蘭固定式球閥的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃氣的地下管線，天然氣輸送管線，調壓站等領域。
二、蝸輪法蘭全焊接球閥的特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會(huì )失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。
三、蝸輪法蘭全焊接球閥參數表
| 公稱通徑：DN125-DN800 | 公稱壓力：1.6MPa-4.0MPa | 適用介質：水、氣、油等 |
| 適用溫度：-20℃-200℃ | 閥體材質：碳鋼、不銹鋼 | 操作形式：蝸輪傳動 |

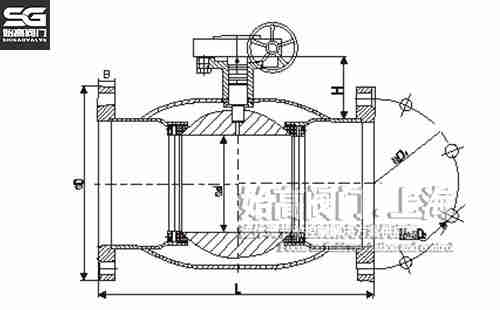

四、蝸輪法蘭全焊接球閥尺寸表
| 口徑 | L | H | d | B | D | D1 | N | D2 | 重量KG |
| 125 | 325 | 91 | 100 | 23 | 250 | 210 | 8 | 18 | 31.8 |
| 150 | 350 | 95 | 125 | 25 | 285 | 240 | 8 | 22 | 47.5 |
| 200 | 400 | 112 | 150 | 27 | 340 | 295 | 12 | 22 | 64.5 |
| 250 | 500 | 126 | 200 | 29 | 405 | 355 | 12 | 26 | 119.6 |
| 300 | 590 | 149 | 250 | 32 | 460 | 410 | 12 | 26 | 166.9 |
| 350 | 690 | 167 | 290 | 34 | 520 | 470 | 16 | 26 | 279.2 |
| 400 | 750 | 184 | 350 | 36 | 580 | 525 | 16 | 30 | 448.3 |
五、相關應用
全焊接球閥是由碳化特氟龍密封環及蝶形彈簧構成的，所以對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會(huì )產生任何泄漏。
|
