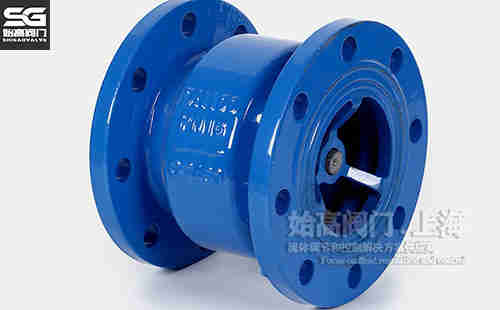

消聲止回閥
| 產品信息 | |
| 產品型號：HC41X |  021-31261651 |
| 產品口徑：DN40-DN600 |  m.eyzs.com.cn |
| 產品壓力：1.0MPa-2.5MPa |  [email protected] |
| 產品材質： |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、消聲止回閥概述
HC41X消聲止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥和單向閥。阻止反方向流動，至允許介質向一個方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動，不宜用于含有固體顆粒和粘度較大的介質。
二、消聲止回閥的特點
1、獨特的閥瓣設計改善介質流向，降低流阻系數。
2、閥門采用短結構形式，雖然水頭損失比靜音止回閥稍大些，但體積小，價格便宜。
3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會(huì )產生抱死現象。
4、適用于給排水系統，高層建筑管網，可安裝在泵的出口，但不適用與污水管網。
三、消聲止回閥參數表
| 公稱通徑：DN40-DN600 | 公稱壓力：1.0MPa-2.5MPa |
| 適用介質：水 | 適用溫度：0℃-80℃ |
| 閥體材質：鑄鐵、碳鋼、球墨鑄鐵、不銹鋼 |
連接方式：法蘭連接 |

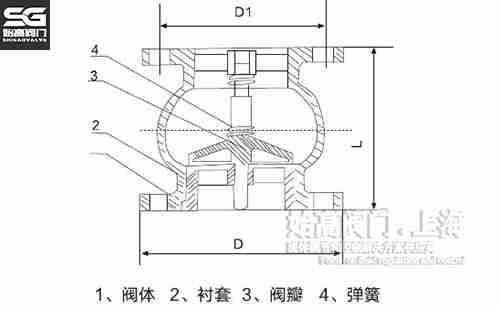

四、消聲止回閥尺寸表
| DN | D | D1 | D2 | b | H |
| 50 | 165 | 125 | 100 | 20 | 102 |
| 65 | 185 | 145 | 120 | 20 | 122 |
| 80 | 200 | 160 | 135 | 22 | 148 |
| 100 | 220 | 180 | 155 | 22 | 165 |
| 125 | 250 | 210 | 185 | 24 | 185 |
| 150 | 285 | 240 | 210 | 24 | 203 |
| 200 | 340 | 295 | 265 | 26 | 226 |
五、性能參數
| 公稱壓力MPa | 試驗壓力MPa | 適用介質 | 適宜介質溫度 | |
| 殼體 | 密封 | |||
| 1.0 | 1.5 | 1.10 | 水 | 0-80℃ |
| 1.6 | 2.4 | 1.76 | ||
| 2.5 | 4.0 | 2.75 | ||
六、應用
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的消聲止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
