無導流孔平板閘閥
| 產品信息 | |
| 產品型號：Z43WF、Z543WF |  021-31261651 |
| 產品口徑：DN50-DN1000 |  m.eyzs.com.cn |
| 產品壓力：1.6MPa-10.0MPa |  [email protected] |
| 產品材質：碳鋼、鑄鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、無導流孔平板閘閥概述
Z543WF、Z43WF無導流孔平板閘閥用于不需清洗的管線上，其結構獨特、不受現場的限制，可以任意角度安裝。無導流孔平板閘閥是一種關閉件為平行閘板的滑動閥，其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板，閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。
二、無導流孔平板閘閥參數表
| 公稱通徑：DN50-DN1000 | 公稱壓力：1.6MPa-10.0MPa | 適用介質：水、天然氣、油 |
| 適用溫度：-20℃-120℃ | 閥體材質：碳鋼、鑄鋼 | 傳動方式：手輪、蝸輪、電動、氣動 |
三、無導流孔平板閘閥的特點
1、閘板、閥座經特殊工藝處理、噴焊硬質合金，聚四氟乙烯，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。
2、本閥獨有三重可調式填料結構，確保與閥蓋、閥桿密封可靠。
3、有導流孔平板閘閥用于需要通球清管的管線，無導流孔的平板閘閥用于不需通球清管的管線上。
4、閥門閥體內腔內壓力升高時，閥座可自動退讓卸掉過高的壓力。
5、傳動結構確保閥門啟閉靈活，其啟閉力矩僅為普通閥門的1/3-1/2。
6、氣動平板閘閥啟、閉迅速，帶緩沖結構，開閉無沖擊，氣動、手動轉換結構新穎、操作靈活、方便可靠。
7、調節型平板閘閥適用于泵站出口及其他需要調節介質的管線上，調節和截斷介質。

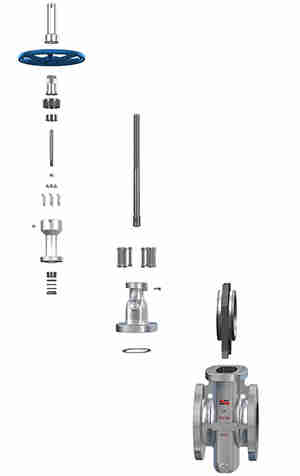

四、零部件材質
| 名稱 | 材料 |
|
|
| 普通型 | 抗硫型 | ||
| 排污堵頭 | 25+Zn | 1Cr18Ni9 | |
| 注脂接頭 | 25+Zn | 25+Zn | |
| 閥體 | WCB | WCB | |
| 閘板 | 16Mn+ENP | 1Cr18Ni9 | |
| 閥座 | 16Mn+PTFE | 1Cr18Ni9+PTFE | |
| O型圈 | NBR | FPM | |
| 閥桿 | 2Cr13 | 1Cr18Ni9 | |
| 填料座 | 2Cr13 | 2Cr13 | |
| Y型圈 | NBR | FPM | |
| 密封套 | 2Cr13 | 2Cr13 | |
| 指示桿 | 1Cr18Ni9 | 1Cr18Ni9 | |
| 墊片 | 柔性石墨+1Cr18Ni9 | 柔性石墨+1Cr18Ni9 | |
| 閥蓋 | WVB | WCB | |
| 螺柱 | 35CrMoA | 35CrMoA | |
| 螺母 | 45 | 45 | |
| 支架 | WCB | WCB | |

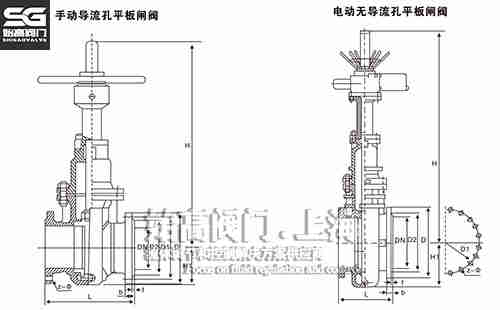

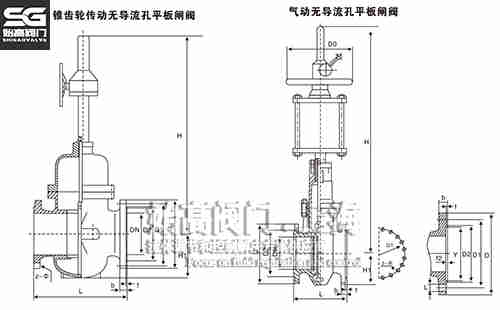

五、無導流孔平板閘閥尺寸表
| DN | L | D | D1 | D2 | D0 | b | H | H1 |
| 50 | 178 | 160 | 125 | 100 | 250 | 16 | 584 | 80 |
| 65 | 190 | 180 | 145 | 120 | 250 | 18 | 634 | 95 |
| 80 | 203 | 195 | 160 | 135 | 250 | 20 | 688 | 100 |
| 100 | 229 | 215 | 180 | 155 | 300 | 20 | 863 | 114 |
| 125 | 254 | 245 | 210 | 185 | 350 | 22 | 940 | 132 |
| 150 | 292 | 335 | 295 | 265 | 350 | 26 | 1030 | 150 |
| 200 | 292 | 335 | 295 | 265 | 350 | 26 | 1277 | 168 |
六、應用
平板閘閥的結構合理，密封可靠，維護方便，廣泛適用于天然氣、石油、化工、環保等輸送管線、放空系統和油、汽儲存裝置上，用作啟閉設備。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的無導流孔平板閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
