氣動低溫緊急切斷閥
| 內容摘要 |
氣動低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG，液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠和防靜電的特點。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

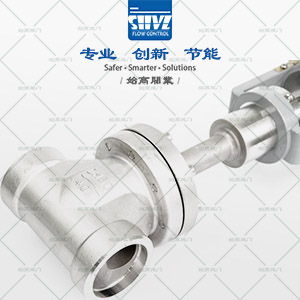

| 產品品牌： | 始高閥門 | 產品名稱： | 氣動低溫緊急切斷閥 |
| 產品型號： | DJ661F-40P | 公稱通徑： | DN20~DN200 |
| 氣缸材質： | 鑄鋁 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
| 適用溫度： | -196℃~70℃ | 公稱壓力： | 4.0MPa |
| 強度試驗壓力： | 6.4MPa | 氣密封試驗壓力： | 4.0MPa |
| 反向密封試驗壓力： | 0.4MPa | 氣缸氣源壓力： | 0.4~0.6MPa |
| 適用介質： | LO2、LN2、LAr、LNG、LC2H4等 | 緊急切斷溫度： | +70℃±5℃ |
| 緊急切斷時間： | ≤2s | 連接形式： | 承插焊 |
氣動低溫緊急切斷閥適用于低溫貯槽上切斷流通介質，特別是在出現火情故障時能及時切斷介質。廣泛用于LNG，液態乙烯及其它低溫介質，具有體積小、重量輕、密封可靠、緊急切斷迅速可靠和防靜電的特點。
再正常的情況下，利用活塞上部彈簧的壓力，推動活塞向下運動，繼而帶動活塞桿和閥桿向下，使閥頂密封面和閥座密封面緊密貼合，實現閥門的關閉；當向氣缸充壓后，活塞壓縮彈簧向上運動，帶動活塞桿和閥桿向上，將閥頂抬高，閥門開啟；
當閥門處于開啟位置，正常工作時，若環境溫度升高至70℃±5℃時，安裝在氣缸處的易熔塞化，氣缸泄壓，彈簧推動活塞向下運動，帶動閥桿和閥頂向下，迅速關閉閥門，阻止介質繼續流動，防止危險發生或擴大。
低溫截止閥和上帶彈簧復位的氣動執行機構，再氣缸部位加裝安全附件（易熔塞）；

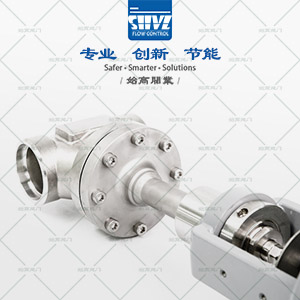

閥本體部分利用手動低溫截止閥的結構，密封面上作必要的改進，使其更適用于緊急切斷的使用要求；

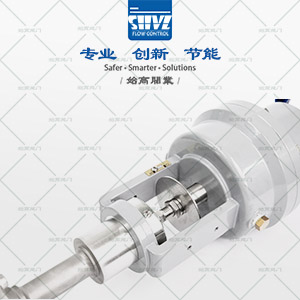

執行器部分為單氣缸活塞機構，動作平穩可靠；
閥門的復位力來自高品質的壓縮彈簧；
若無法正常向閥門提供驅動氣源時，可用閥門的手動裝置啟閉閥門，不至于影響整個系統的正常工作。

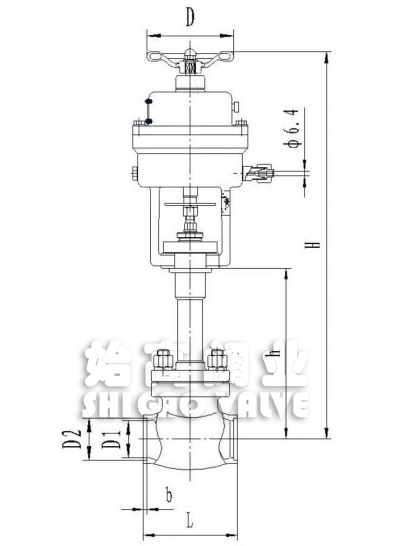

| 產品代號 | L | H | h | D | D1 | D2 | b |
| S206DA20 | 80 | 458 | 201 | 80 | 24 | 25.5 | 6 |
| S206DA25 | 80 | 458 | 201 | 80 | 26 | 32.5 | 6 |
| S206DA32 | 100 | 460 | 206 | 100 | 36 | 38.5 | 8 |
| S206DA40 | 100 | 460 | 263 | 120 | 42 | 45.5 | 8 |
| S206DA50 | 126 | 600 | 285 | 120 | 50 | 57.5 | 10 |
| S206DA65 | 150 | 600 | 285 | 120 | 66 | 70.5 | 10 |
| S206DA80 | 180 | 830 | 415 | 160 | 80 | 89.5 | 15 |
| S206DA100 | 200 | 860 | 442 | 160 | 100 | 108.5 | 15 |
| S206DA125 | 280 | 1020 | 470 | 300 | 125 | 133.5 | 15 |
| S206DA150 | 300 | 1050 | 500 | 300 | 150 | 159.5 | 20 |
| S206DA200 | 400 | 1150 | 600 | 300 | 200 | 219.5 | 20 |

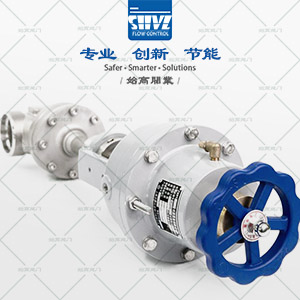

DJ661F-40P氣動低溫緊急切斷閥氣缸沖入指定壓力時，活塞上升帶動閥桿開啟閥門，關閉時釋放氣缸內氣體，活塞在彈簧的作用下帶動閥桿與閥瓣向下運動，密封件壓緊閥座，閥門關閉。旋轉頂部的手輪帶動閥桿與閥瓣向上運動，可手動開啟閥門。低溫閥門主要應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氫、二氧化碳低溫貯槽及槽車。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動低溫緊急切斷閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
