黃銅低溫安全閥
低溫微啟式安全閥
低溫高壓安全閥低溫全啟式安全閥
| 內容摘要 |

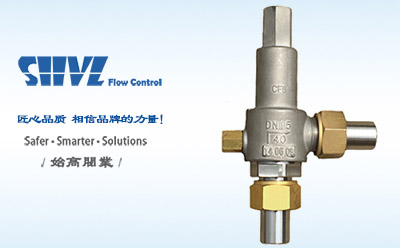

DA22F-40P低溫全啟式安全閥是用于氣態介質系統上不可缺少的零件之一，先打開與進口壓力增高開高比例升高，然后在突然起跳全開。當低溫設備或管道內的氣態介質壓力增高時，閥瓣隨著壓力的增加而升高，當氣態介質的壓力達到突跳壓力時，閥瓣突然起跳全開。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|

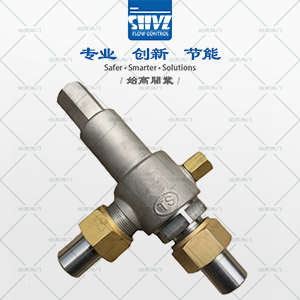

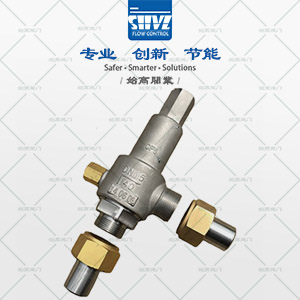

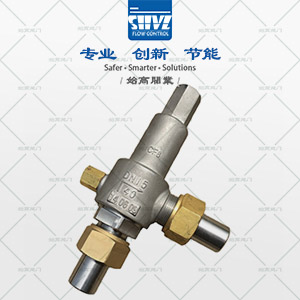

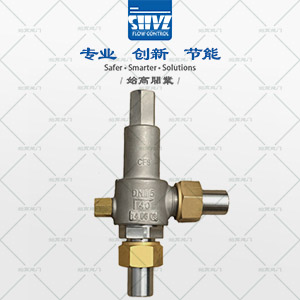

| 產品品牌： | 始高閥門 | 產品名稱： | 低溫全啟式安全閥 |
| 產品型號： | DA22F-40P | 閥體材質： | 不銹鋼 |
| 連接方式： | 螺紋 | 公稱壓力： | 4.0MPa |
| 公稱通徑： | DN10/DN15/DN20/DN25/DN40/DN50 | 驅動方式： | 自動 |
| 適用介質： | LNG、LO2、LN2、LAr、CO2等氣、液體 | 適用溫度： | -196℃～+80℃ |
| 彈簧材質： | 不銹鋼 | 閥座/閥瓣材質： | PTFE/堆焊司太立合金 |
| 注意： | 氧氣忌油 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
DA22F-40P低溫全啟式安全閥是用于氣態介質系統上不可缺少的零件之一，先打開與進口壓力增高開高比例升高，然后在突然起跳全開。當低溫設備或管道內的氣態介質壓力增高時，閥瓣隨著壓力的增加而升高，當氣態介質的壓力達到突跳壓力時，閥瓣突然起跳全開。
| 產品代號 | 公稱通徑DN | 整定壓力MPa | 密封壓力MPa | 排量系數 |
| S108DK10 | 10 | 0.22 | 0.198 | 0.67 |
| S158DK10 | 0.88 | 0.792 | ||
| S208DK10 | 1.76 | 1.584 | ||
| S108DK15 | 15 | 0.22 | 0.198 | |
| S158DK15 | 0.88 | 0.792 | ||
| S208DK15 | 1.76 | 1.584 | ||
| S108DK20 | 20 | 0.22 | 0.198 | |
| S158DK20 | 0.88 | 0.792 | ||
| S208DK20 | 1.76 | 1.584 | ||
| S108DK25 | 25 | 0.22 | 0.198 | |
| S158DK25 | 0.88 | 0.792 | ||
| S208DK25 | 1.76 | 1.584 | ||
| S108DK40 | 40 | 0.22 | 0.198 | |
| S158DK40 | 0.88 | 0.792 | ||
| S208DK40 | 1.76 | 1.584 | ||
| S108DK50 | 50 | 0.22 | 0.198 | |
| S158DK50 | 0.88 | 0.792 | ||
| S208DK50 | 1.76 | 1.584 |

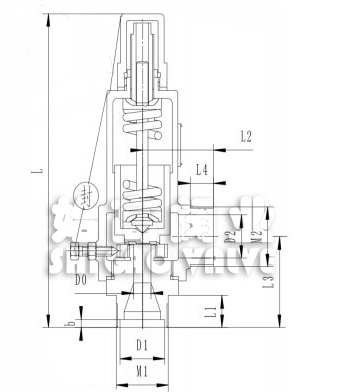

| 產品代號 | L | L1 | L2 | L3 | L4 | b | D0 | D1 | D2 | M1 | M2 |
| S108-208DK10 | 138 | 15 | 35 | 46 | 12 | 5 | 8 | 26 | 17 | M30×1.5 | M24×1.5 |
| S108-208DK15 | 157 | 15 | 45 | 50 | 15 | 5 | 12 | 26 | 24 | M30×1.5 | M32×1.5 |
| S108-208DK20 | 167 | 18 | 45 | 60 | 15 | 5 | 15 | 26 | 32 | M30×1.5 | M42×2 |
| S108-208DK25 | 182 | 20 | 50 | 62 | 17 | 5 | 17 | 31 | 36 | M36×2 | M45×2 |
| S108-208DK40 | 340 | 26 | 75 | 90 | 30 | 5 | 32 | 48 | 46 | M56×2 | M64×2 |
| S108-208DK50 | 378 | 26 | 85 | 97 | 33 | 5 | 40 | 56 | 62 | M64×2 | M80×2 |
a)安全閥的安裝位置
安全閥應安裝在易維護、易檢修的位置。
當被保護系統的壓力源是一種具有脈動的裝置，且與安全閥的開啟壓力十分接近時，則安全閥前應設緩沖裝置，防止安全閥產生不正常的頻跳現象。
安全閥應垂直安裝在被保護管路或容器中對壓力反應敏感的部位。
b)安全閥的進口管安裝
安全閥應直接垂直安裝在被保護系統的容器或管道的接頭上，不應另設進口接管。在必須裝進口接管的場合，其內徑應不小于安全閥的進口內徑，而且要盡可能短，以減少管道阻力和安全閥排放時對容器接頭反作用力。
一般情況下進口管的流阻應小于安全閥整定壓力的3%，或不超過啟閉壓差的50%。
安裝前應注意管道吹掃干凈。
嚴禁在壓力容器上的安全閥進口管上裝設截止閥。特殊情況應經使用單位主管壓力容器安全的技術負責人批準，設計部門同意并制定可靠的防范措施，方可安裝；設備在正常運行期間截止閥必須加鉛封或鎖定以保證全開，截止閥的結構和通徑應不影響安全閥的正常排放。
c)安全閥的排放管安裝
安全閥排放管內徑應大于安全閥出口通徑。
排放管的流動阻力應小于安全閥整定壓力的10%，以免造成過高的背壓，影響安全閥排放性能。
排放管應裝適當的支撐，以防止管道應力附加到安全閥上。
原則上一只安全閥應單獨使用一根排放管，兩只以上安全閥共用一根排放管時，排放管應有足夠的排放面積，且每個分支排放管與總排放管的結合處，流向的轉折應盡可能小。
對易燃介質或毒性程度為極度、高度或中度危害介質的壓力容器，應在安全閥的排放管出口裝設導管，將排放介質引至安全地點，并妥善處理，不應直接排入大氣。
d)為安裝穩定加支撐
為保證閥門整體的抗振性，安裝時有必要加上一定支撐補強。
低溫安全閥主要產品有低溫液氮安全閥、低溫泄壓閥、低溫不銹鋼安全閥、低溫全啟式安全閥、低溫微啟式安全閥、低溫法蘭安全閥、低溫螺紋安全閥。
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的低溫全啟式安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
