CPVC/UPVC塑料電磁閥
| 產品信息 | |
| 產品型號：SGFP31 |  021-31261651 |
| 產品口徑：1/2 |  m.eyzs.com.cn |
| 產品壓力：0.01MPa-0.6MPa |  [email protected] |
| 產品材質：CPVC/UPVC |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、塑料電磁閥概述
SGFP31系列塑料電磁閥閥體采用優質工程塑料CPVC或UPVC制造，外觀呈灰色，通徑范圍DN15-65mm，選用進口密封件，適宜飲用水、各類未經處理的污水、雨水、海水及弱酸、鹽酸溶液等。流體與金屬隔絕防腐，無易損膜片耐用。
二、塑料電磁閥參數表
| 連接尺寸：1/2"-2" | 連接通徑：15、20、25、32、40、50、65 |
| 適用壓力：0.01MPa-0.6MPa | 適用介質：酸、堿、鹽類等防腐性流體 |
| 連接方式：G螺紋連接、法蘭連接 | 電壓選配：DC24V、AC220V、AC110V |
| 范圍：±10％ | 適用范圍：UPVC(硫酸、鹽酸濃度＜10％，流體溫度＜50℃)、CPVC(硫酸濃度＜60％、任意鹽酸濃度均適合，流體溫度＜95℃) |

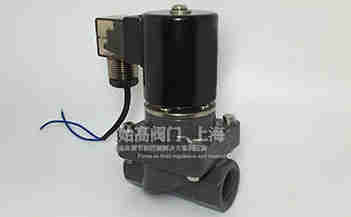

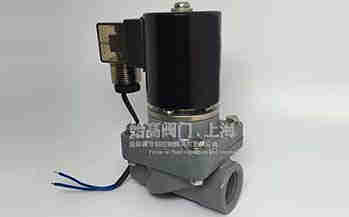

三、塑料電磁閥圖片
四、零件材質
閥體：UPVC/CPVC
閥桿：FTFE
密封件：三元乙丙(EPDM)、氟橡膠(Viton)
隔磁管：SUS304
動鐵芯：430F
靜鐵芯：430F
彈簧：SUS304
五、技術表
| 型號 | 尺寸 | 通徑 | Cv | MIN工作壓力 | MAX工作壓力 | 密封材料 | 閥體材料 | |
| AC | DC | |||||||
| SGFP31-15 | 1/2" | 15 | 4.5 | 0.01MPa | 0.6MPa | 0.6MPa |
EPDM VITON |
UPVC CPVC |
| SGFP31-20 | 3/4" | 20 | 9.3 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-25 | 1" | 25 | 12 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-32 | 1-1/4" | 32 | 24 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-40 | 1-1/2" | 40 | 29 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-50 | 2" | 50 | 48 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-15F | F1/2" | 15 | 4.5 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-20F | F3/4" | 20 | 9.3 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-25F | F1-1/4" | 25 | 12 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-32F | F1-1/2" | 32 | 24 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-40F | F2" | 40 | 29 | 0.01MPa | 0.6MPa | 0.6MPa | ||
| SGFP31-50F | F2" | 50 | 48 | 0.01MPa | 0.6MPa | 0.6MPa | ||
六、塑料電磁閥尺寸表

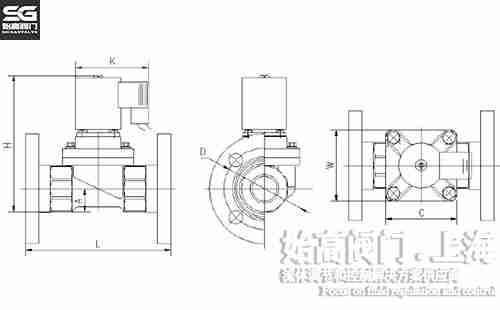

法蘭式：
| 口徑 | L | H | W | C | A | K | D |
| 15 | 128 | 132 | 63.5 | 63.5 | 16 | 92 | 64 |
| 20 | 140 | 137 | 63.5 | 63.5 | 19 | 92 | 75 |
| 25 | 169 | 147 | 74 | 74 | 26 | 92 | 85 |
| 32 | 195 | 194 | 94 | 94 | 30 | 94 | 100 |
| 40 | 205 | 200 | 94 | 94 | 32.5 | 94 | 110 |
| 50 | 268 | 225 | 155 | 155 | 42 | 94 | 125 |
| 65 | 290 | - | - | - | 50 | - | 145 |

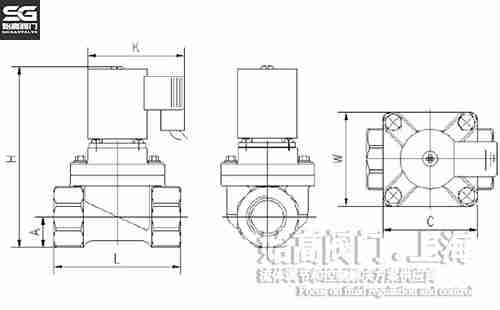

螺紋式：
| 口徑 | L | H | W | C | A | K |
| 15 | 74 | 132 | 63.5 | 63.5 | 16 | 92 |
| 20 | 80 | 137 | 63.5 | 6.5 | 19 | 92 |
| 25 | 100 | 147 | 74 | 74 | 26 | 92 |
| 32 | 120 | 194 | 94 | 94 | 30 | 94 |
| 40 | 130 | 200 | 94 | 94 | 32.5 | 94 |
| 50 | 172 | 225 | 155 | 155 | 42 | 94 |
| 65 | 190 | - | - | - | 50 | - |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CPVC/UPVC塑料電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
