ZDLP電動單座調節閥
| 產品信息 | |
| 產品型號：ZDLP |  021-31261651 |
| 產品口徑：DN20~DN300 |  m.eyzs.com.cn |
| 產品壓力：1.6MPa-10.0MPa |  [email protected] |
| 產品材質：鑄鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

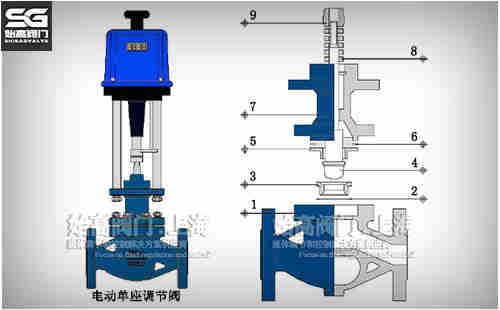

一、電動單座調節閥概述
ZDLP電子式電動單座調節閥，由3810L（或PSL系列）直行程電子式電動執行機構和直通單座閥組成。內含伺服功能，接受統一的4~20mA或1~5VDC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。適用于對泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
二、技術性能
| 閥體形式：直通鑄造球形閥 | 公稱通徑：DN20~DN300 |
|
公稱壓力：PN1.6/2.5/4.0/6.4/10.0MPa ANSI 150/300/600LB JIS 10K/20K/30K/40K |
連接方式：法蘭（FF、RF、RTJ等） 螺紋（適用于1"以?xún)龋?/span> 焊接（對焊、承插焊等） |
| 結構長度：符合IEC534標準 | 法蘭標準：GB/T9113、JB/T79、HG20594 |
| 閥蓋形式：標準型、高溫型、波紋管密封型、低溫型 | 密封填料：V型聚四氟乙烯、柔性石墨填料 |
| 密封墊片：聚四氟乙烯墊、金屬石墨纏繞墊 | 閥芯形式：?jiǎn)巫伍y芯 |
| 流量特性：等百分比、線性、快開 | 執行結構：PSL系列、3810L系列等 |
三、電動單座調節閥規格表
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數（KV） | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 額定行程L（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | |||||||||||||
| 固有流量特性 | 直線、等百分比 | |||||||||||||
| 固有可調比 | 50：1 | |||||||||||||
| 工作溫度t（℃） | 標準型：-17~230 散熱型：230~450 低溫型：-60~-196 波紋管型：-40~350 | |||||||||||||
| 輸入信號 | 0~10mADC、4~20mADC、220VAC（開關信號） | |||||||||||||
| 電源電壓 | 220VAX 50Hz | |||||||||||||
四、主要性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配3810L±2.5 配PSL±1.0 | ||
| 回差％ | 配3810L±2.0 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差％ | ≤2.5 | ||
| 泄漏量L/h | 0.01％×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

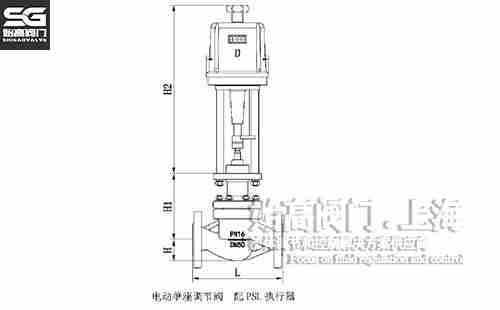

五、電動單座調節閥尺寸表
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 176 | 298 | 352 | 410 | 451 | 600 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | |
| H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | |
| R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZDLP電子式電動單座調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
