| 內容摘要 |
溝槽式蝶閥(卡簧蝶閥)是引進美國和德國同類產品而設計制造的一種新型連接閥門。它具有開合快速、簡易、安全，不受安裝場地限制、便于管道與閥門的維修保養，有隔板隔音與一定范圍內克服管道連接同軸產生的偏差�？山鉀Q溫差所產生熱脹冷縮等優點。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 溝槽式蝶閥 |
| 產品型號： | D81X/D381X | 閥體材質： | 球墨鑄鐵QT450 |
| 連接方式： | 溝槽式 | 公稱通徑： | DN40~DN250 |
| 驅動方式： | 手動 | 適用介質： | 水、氣、油 |
| 適用溫度： | 0℃~80℃ | 公稱壓力： | 0.6Mpa-1.6Mpa |
| 設計制造： | GB/T 12238-2008 | 結構長度： | GB/T 12221-2005 |
| 閥門檢驗： | GB/T 13927-2008 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

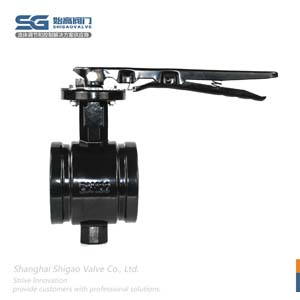

溝槽式蝶閥(卡簧蝶閥)是引進美國和德國同類產品而設計制造的一種新型連接閥門。它具有開合快速、簡易、安全，不受安裝場地限制、便于管道與閥門的維修保養，有隔板隔音與一定范圍內克服管道連接同軸產生的偏差�？山鉀Q溫差所產生熱脹冷縮等優點。該閥門是一種橡膠密封蝶閥，廣泛應用于電力、水力、冶金、化工、城建等行業的給排水管道系統，作為控制介質流量的啟閉及調節裝置。

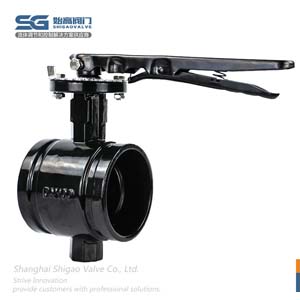

溝槽手柄蝶閥，具有安裝迅速、簡易可靠、重量輕、操作靈活、維修方便等到優點。手柄溝槽蝶閥既有良好密封性，又具備與管件連接所希求的快捷性，是采用國外技術及順航多次改進設計。溝槽手柄蝶閥的手柄與安裝在閥體上的流量牌相互配合，來控制流體的流量。閥體采用球墨鑄鐵鑄造而成。廣泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截斷或調節之用。
手柄溝槽蝶閥整體設計新穎獨特，比例協調，實用性強，閥門兩端用卡箍連接于流體管道中，與以往的法蘭連接或對夾連接相比，大大節省了制造材料，遵循我國節能減排戰略方針政策。安裝方便、快捷、牢固可靠等等。手柄溝槽蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮。該手柄溝槽蝶閥密封性能可靠、不受介質注射限制（雙向密封，過流面積大、流阻系數小、流通能力大）。蝶板采用整體包膠抗老化抗輻射、經久耐用等優點。
溝槽式碟閥結構緊湊、體積小、重量輕、操作靈活、維修方便。
密封性能可靠、不受介質注射限制（雙向密封）。
過流面積大、流阻系數小、流通能力大。
碟板采用整體包膠抗老化抗輻射、經久耐用。
溝槽蝶閥可以安裝在空間任意位置管路上。

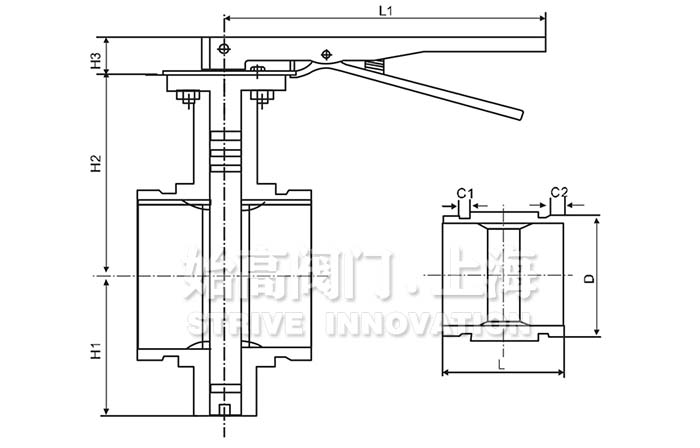

| DN | L | D | C1 | C2 | H2 | H1 | L1 | H3 | L |
| 50 | 92 | 60 | 8 | 16 | 100 | 53 | 266.7 | 32 | 52 |
| 65 | 102 | 76 | 8 | 16 | 108 | 61 | 266.7 | 32 | 52 |
| 80 | 102 | 89 | 8 | 16 | 114 | 68 | 266.7 | 32 | 52 |
| 100 | 116 | 114 | 10 | 16 | 136 | 85 | 266.7 | 32 | 52 |
| 125 | 125 | 141 | 10 | 16 | 162 | 99 | 266.7 | 32 | 52 |
| 150 | 125 | 165 | 10 | 16 | 174 | 111 | 266.7 | 32 | 52 |
| 200 | 138 | 219 | 11 | 19 | 230 | 145 | 359 | 50 | 75.2 |

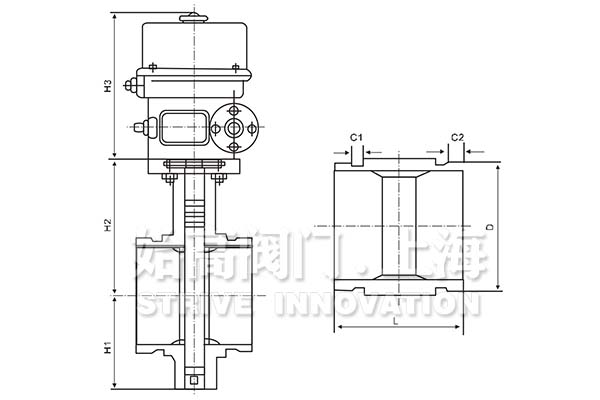

| DN | L | D | H2 | H1 | H3 | C1 | C2 |
| 50 | 92 | 60 | 100 | 53 | 150 | 8 | 16 |
| 65 | 105 | 76 | 106 | 57 | 150 | 8 | 16 |
| 80 | 106 | 89 | 122 | 74 | 150 | 8 | 16 |
| 100 | 121 | 114 | 138 | 87 | 150 | 10 | 16 |
| 125 | 129 | 141 | 148 | 94 | 150 | 10 | 16 |
| 150 | 154 | 165 | 154 | 103 | 150 | 10 | 16 |
| 200 | 191 | 219 | 206 | 140 | 150 | 11 | 19 |
| 250 | 191 | 273 | 230 | 190 | 150 | 13 | 19 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的溝槽式蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
